Dupla érzékelős digitális nyomatékkulcs teszter

A szálláslekérdezés elküldése

Leírás

Bevezetés

A kettős érzékelős digitális nyomatékkulcs teszter egy tesztműszer, amelyet különféle nyomatékkulcsok kalibrálására használnak. A műszer egylapkás vezérlési technológiát alkalmaz, és nagy pontosságú nyomatékérzékelőkből és erőtartókból áll. Pontos teszteléssel, stabil teljesítménnyel, gazdag funkciókkal és egyszerű kezeléssel rendelkezik. A műszer ragaszkodik a Rufa piacvezető technológiájához az iparágban, és minden mutató elérte a hazai első osztályú szintet. Ez egy nagyon költséghatékony vizsgálóműszer, és széles körben alkalmazzák a feldolgozóiparban, valamint a mérési és tesztelési részlegekben, mint például az elektromosság, a könnyűipar, a gépek, a motorok, a belső égésű motorok, az elektromos járművek, a motorkerékpárok, az autók, a hajók és a repülőgépek.

Alkatrészek

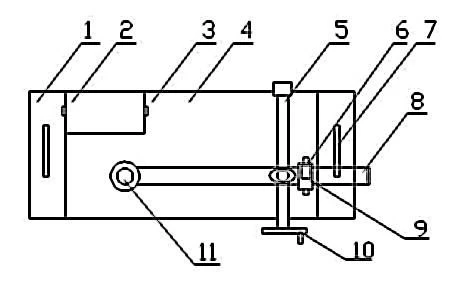

Dupla érzékelős digitális nyomatékkulcs tesztelő sík diagramja (1. ábra), hátulnézet (2. ábra):

1.ábra

2. ábra

Alkatrész neve:

1- Alaplap:

2- Kijelző: beállíthatja és megjelenítheti a nyomatékértéket;

3- Kijelző szögét beállító gomb:

4- Lakás:

5- Csavar:

6- Magasságállító gomb: beállíthatja az emelőkosár magasságát, hogy a nyomatékkulcsot vízszintes állapotban teszteljék. Ha nem vízszintes állapotban van, az mérési hibákat okozhat;

7- Fogantyú: a hangszer mozgatására szolgál;

8- Vízszintes erőrúd:

9- Bal és jobb beállító gomb: állítsa be a tesztplatformot úgy, hogy az megfeleljen a vizsgálandó nyomatékkulcs karhosszának, és beállíthatja a tesztplatform irányát is, hogy alkalmazkodjon az előre és hátrafelé történő méréshez. nyomatékkulcs;

10- Vezető kézikerék: a vizsgált nyomatékkulcs be- vagy kiürítése;

11- Érzékelőfej: a gyári nyomatékkulcs négyzet alakú fejméretének megfelelően több konverziós tesztfej van felszerelve;

12- RS232 csatlakozónyílás: számítógéphez csatlakoztatható (ez a funkció gyárilag nincs felszerelve, és a felhasználónak külön kell megvásárolnia az ezzel a funkcióval rendelkező műszert);

13- Üres;

14- Főkapcsoló [POWER]:

15- Tápcsatlakozó (AC11V/220V):

16- Szerelje fel a hátsó fedelet: Nyissa fel a hátsó fedelet a műszer kalibrálásához. Nem szakembereknek szigorúan tilos a tábla eltávolítása!

Kijelző

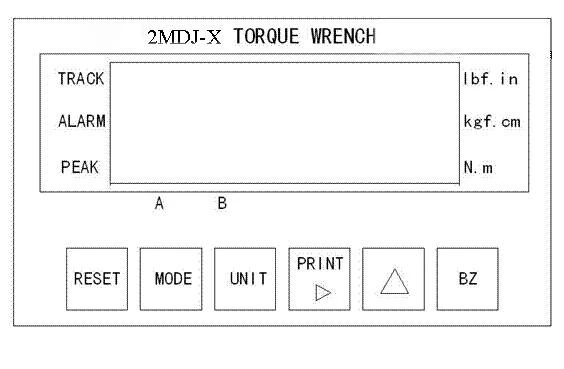

A Double Sensor digitális nyomatékkulcs teszter kijelzőjének paneldiagramja a 3. ábrán látható.

3. ábra

● A kijelző közepén lévő kijelző ablak mutatja az aktuális nyomatékértéket. A jobb oldalon lévő három jelzőlámpa három mérési egységet jelöl. A három jelzőfény a bal oldalon: TRACK lámpa jelzi, hogy a mérési mód követési állapotban van, a PEAK fény azt jelzi, hogy a mérési mód csúcstartási állapotban van, és az ALARM lámpa határérték túllépési riasztást jelez;

Használati útmutató

1. Kapcsolja be a főkapcsolót;
2. Nyomja meg az "UNIT" gombot a szükséges mértékegység kiválasztásához;
3. Nyomja meg a "MODE" gombot, hogy a mérési módot "TRACK"-ra állítsa;
4. Nyomja meg a "RESET" gombot a kijelzett érték nullára állításához;
5. Nyomja meg a "BZ" gombot és a kombinációs billentyűt a felső határérték riasztási értékének beállításához;
6. Válassza ki a mérendő nyomatékkulcsnak megfelelő tartozékokat, és helyezze őket az erőérzékelő fejére;
7. Helyezze a mérendő nyomatékkulcsot a munkaállomásra (az erőérzékelő feje és a tesztplatform közé), és állítsa be a magasságállító gombot, hogy a nyomatékkulcs a víz szintjén maradjon. =Vízszintes állapotban állítsa be a bal és jobb beállító gombokat a nyomatékkulcs kar hosszához és mérési irányához;
8. Nyomja meg a "MODE" gombot a mérési mód "PEAK" vagy "TRACK" állapotba állításához. Ha „CSÚCS” állapotban van, rögzítheti a csúcsadatokat (maximális értékű adat). Nyomja meg a "RESET" Reset gombot a maximális érték adatok törléséhez és a kijelző nullára való visszaállításához;
9. Forgassa el a kézikereket a terheléshez, és a kijelzőn láthatja, hogy a nyomaték értéke a terhelés hatására változik. Amikor a nyomatékérték eléri vagy meghaladja a beállított riasztási értéket, a hangszer riasztást ad, és a kijelzőn lévő „ALARM” riasztási lámpa kigyullad, hogy emlékeztesse a kezelőt a töltés leállítására; A mérés pontosságának javítása érdekében a maximális érték vagy a beállított érték megközelítésekor vagy becslésekor a terhelési sebességet le kell lassítani;
10. Ha ki szeretné nyomtatni a mérési értéket, vagy át szeretné vinni a mérési adatokat a számítógépre, nyomja meg a [P NYOMTATÁS】Nyomtatás gombot;
11. Forgassa vissza a kézikereket a vizsgált nyomatékkulcs eltávolításához;
12. Ha folytatni szeretné a tesztelést, ismételje meg a fenti lépéseket. Általában ajánlott többször mérni és az átlagértéket felvenni;
13. Ha a teszt véget ért, távolítsa el a teszttartozékokat, kapcsolja ki a tápfeszültséget, és tartsa megfelelően a műszert;
14. Ha a felhasználó nem nyomatékkulcsot, hanem más szerszámot tesztel, olvassa el a fenti vizsgálati folyamatot. Ha szükséges, speciális rögzítésre van szükség;

Műszaki adatok

Modell	Nyomatéktartomány [N.m]	Súly [Kg]	Maximális hatásos kar [mm]	Külső méretek [mm]			Sofőr [mm]
Modell	Nyomatéktartomány [N.m]	Súly [Kg]	Maximális hatásos kar [mm]	L	W	H	Sofőr [mm]
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
Pontosság	±1%
Megjelenítési mód	5-számjegyű LED-kijelző
Tápegység	AC 220v-240v/50Hz
